Schellenberg Rollladenmotor Maxi Standard 10Nm

Alle Schellenberg Rohrmotoren öffnen und schließen Ihre Rollläden aus Kunststoff, Alu„Mini“um und Holz vollautomatisch und leise. Das kräftezehrende Bedienen der Rollläden von Hand hat damit ein Ende. Die Bedienung des Motors erfolgt mit einem Rollladenschalter, einer Zeitschaltuhr oder per Funk. Sie benötigen keine Gurtwickler und Gurtbänder mehr, die mit der Zeit verschleißen und ausgetauscht werden müssen. Das ist komfortabel, modern und sieht edel aus.

Der Schellenberg Rohrmotor „Maxi“ STANDARD 10 ist ein leistungsstarker Motor für Rollläden bis zu einer Fläche von max. 4,2 m². Diese Angabe gilt für Rollläden aus Kunststoff und kann je nach Material, Bauart und Schwere des Rollladens geringer sein. Maßgebend ist die max. Zugkraft des Motors (20 kg), die nicht überschritten werden darf. Der Rohrmotor ist verschleißarm, laufruhig, wartungsfrei und verfügt über eine lange Lebensdauer. Damit ist der Motor ideal für Ihr Eigenheim!

Vorteile im Überblick

• laufruhig, wartungsfrei und verschleißarm
• ideal fürs Eigenheim (steigert den Wert)
• montagefertig mit Adapter und Wandlager, höhenverstellbar
• Adapter mit großer Auflagefläche für optimale Kraftübertragung
• verringerte Einbautiefe durch innovativen Mitnehmer
• thermischer Überlastungsschutz
• einfache mechanische Endlageneinstellung (über viele Jahre bewährt)
• umfangreiche und bebilderte Montage- und Bedienungsanleitung
• dauerhafter Erhalt der Endlagen bei Stromausfall
• Nachrüstung auf Funksteuerung möglich

Der Schellenberg Rohrmotor „Maxi“ STANDARD 10 eignet sich zum einfachen Einbau in Achtkantwellen mit einem Durchmesser von 60 mm. Er wird in der Rollladenwelle montiert und überträgt seine Kraft direkt in der Achtkantwelle (max. Zugkraft: 20 kg). Er ist dadurch die effektivste und verschleißärmste Antriebsart für Rollläden.

Der Schellenberg Rohrmotor „Maxi“ STANDARD 10 wird montagefertig mit Adapter und Wandlager angeliefert. Bei der Montage werden die Endlagen des Rollladens manuell durch Drehen der Einstellschrauben am Kopf des Motors eingestellt. (Einstellwerkzeug im Lieferumfang enthalten)

Alle STANDARD Rohrmotoren können mit verschiedenen Schellenberg Rollladen-Bedienelementen gesteuert werden: Z. B. mit einem Rollladenschalter oder einer Zeitschaltuhr. (Nicht im Lieferumfang enthalten.) Es ist auch möglich, zu einem späteren Zeitpunkt eine Funksteuerung nachzurüsten.

Mehrfachsteuerung: Bei allen STANDARD Rohrmotoren ist eine individuelle Mehrfachsteuerung durch das Hinzuschalten verschiedener Relais möglich. Nicht im Lieferumfang enthalten)

Bei allen Schellenberg Rohrmotoren der Serie STANDARD lässt sich die bequeme Rollladensteuerung per Funk nachrüsten. Dabei haben Sie zwei Möglichkeiten:

• Steuerung mit Funk-Empfangsmodul, Montage direkt am Rohrmotor, (Art. Nr. 20017) und Handsender (z. B. Art. Nr. 20015)
• Steuerung mit Funk-Empfangsschalter, zum einfachen Austausch des Rollladenschalters (Art. Nr. 20030) und Handsender (z. B. Art. Nr. 20015)

Anwendungsbereich

• Rollladensystem: „Maxi“
• für Achtkantwellen mit einem Durchmesser von 60 mm
• Zugkraft: max. 20 kg
• Kunststoff-Rollläden bis max. 4,2 m²*
• Alu„Mini“um-Rollläden bis max. 3,0 m²*

* Die Leistung des Rollladenmotors kann von verschiedenen Faktoren, wie z. B. spezifische örtliche Baugegebenheiten, beeinflusst werden. Aus den obigen Angaben lassen sich keinerlei Ansprüche ableiten, da diese im Einzelfall abweichen können. Das Gewicht für die max. Zugkraft darf nicht überschritten werden.

Technische Daten

• Versorgungsspannung: 230 V 50 Hz
• Nennleistung: 112 Watt
• Stromaufnahme: 0,49 A
• Drehmoment: 10 Nm
• max. Zugkraft: 20 kg
• Drehzahl im Leerlauf: 15 rpm
• max. Einschaltdauer: 4 Minuten
• Zuleitungskabel: 2 m
• Schutzklasse: IP 44
• Rollladenwelle: Ø 60 mm
• Endlageneinstellung: mechanisch
• max. Einbaulänge: 500 mm

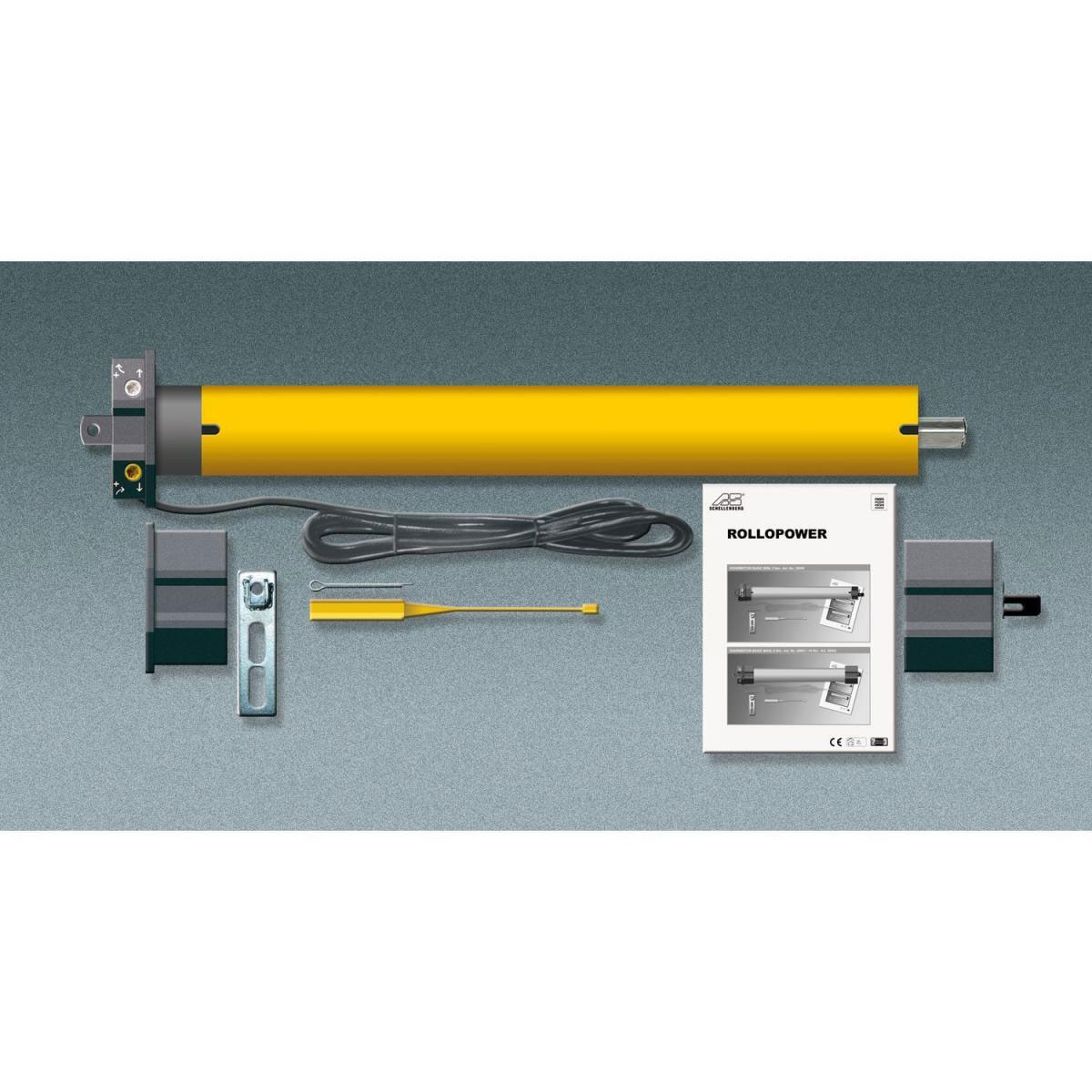

Lieferumfang

• 1 Rohrmotor mit Kabel (2 m)
• 1 Adapter-Set
• 1 Wandlager
• 1 Einstellwerkzeug
• 1 Montageanleitung
